Vodomerno mesto meri potrošnju, stanje baterije, događaje i alarmne uslove.
GAT D.O.O. Novi Sad

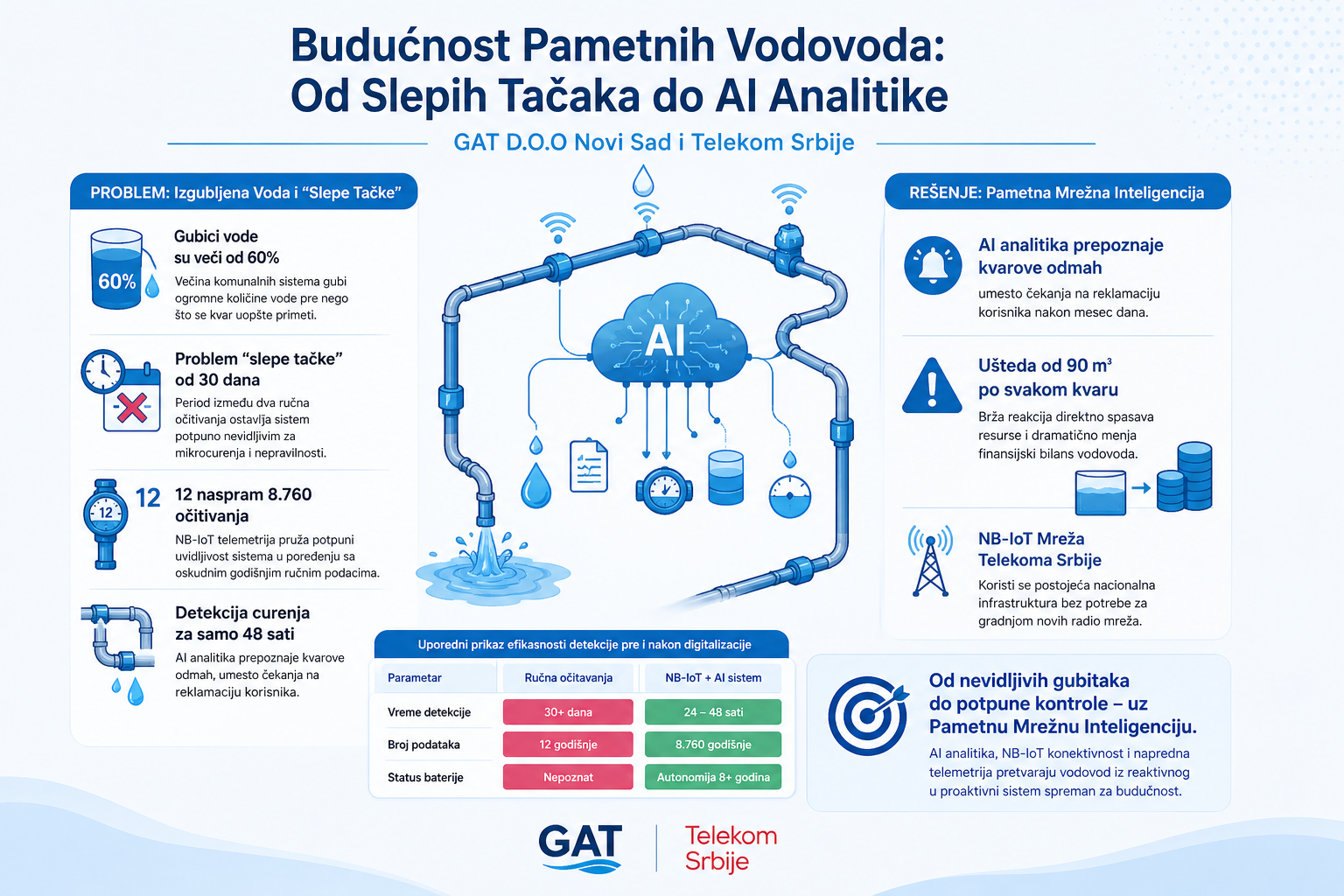

GAT Fleximeter za daljinsko očitavanje vodomera i rano otkrivanje curenja.
GAT projektuje i integriše GAT Fleximeter sistem za daljinsko očitavanje vodomera, NB-IoT komunikaciju, zonski bilans vode, alarmiranje curenja i analitiku potrošnje. Podaci iz pametnih vodomera se pretvaraju u prioritete za održavanje, obračun i smanjenje gubitaka vode.
20.000mernih mesta iz dokumentacije
8.760tačaka godišnje po merilu kod satnog slanja
24-48 hcilj rano otkrivenog curenja
90 m³ušteda po curenju od 3 m³/dan otkrivenom mesec ranije

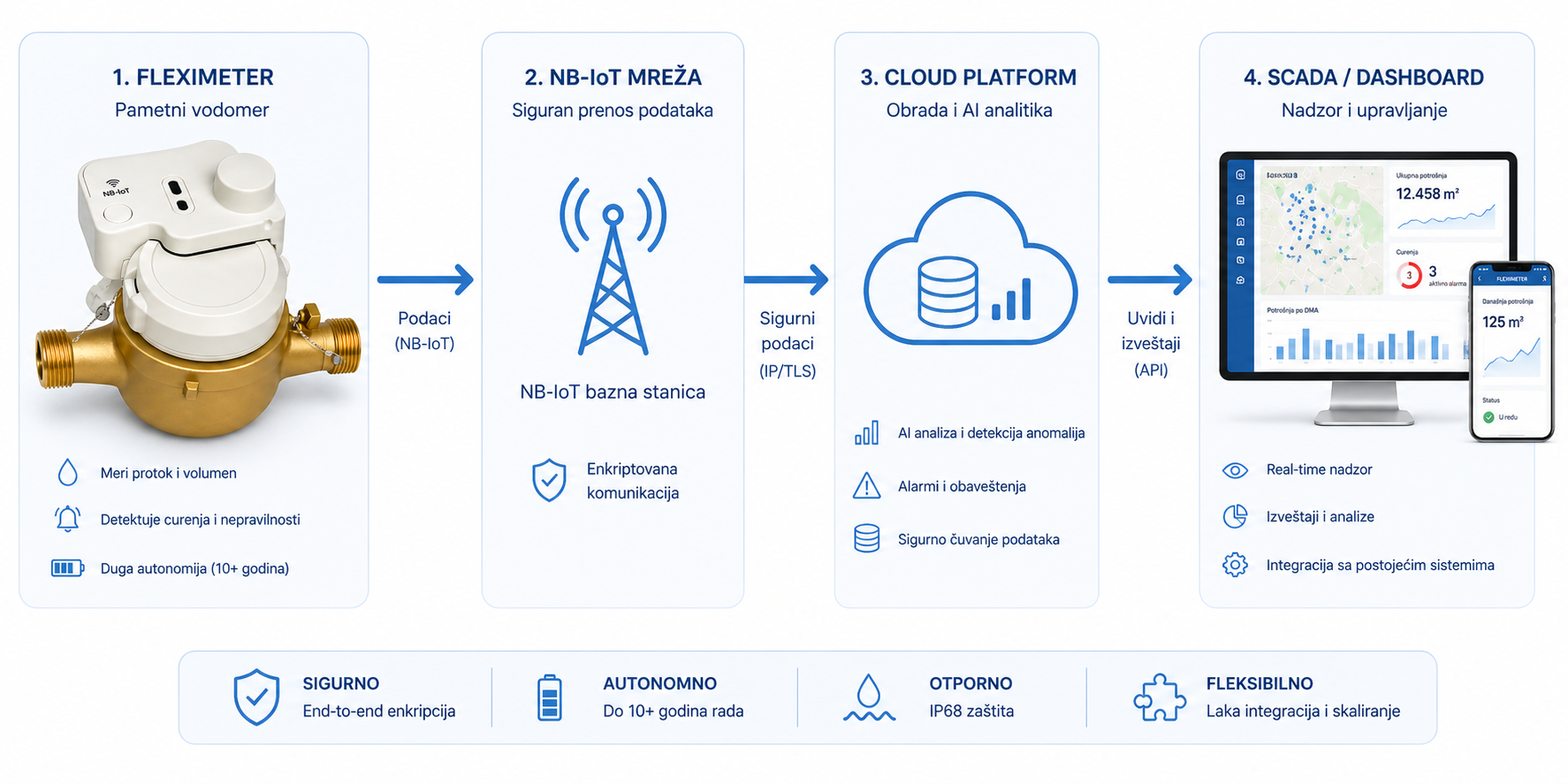

Kako radi
Od mernog mesta do radnog naloga u četiri proverljiva koraka.
Komunikacioni modul šalje očitavanja kroz uskopojasnu mobilnu mrežu za Internet stvari.
Server validira podatke, čuva istoriju i priprema podatke za obračun i analitiku.
Analitika označava curenje, anomaliju ili prioritet za izlazak ekipe na teren.

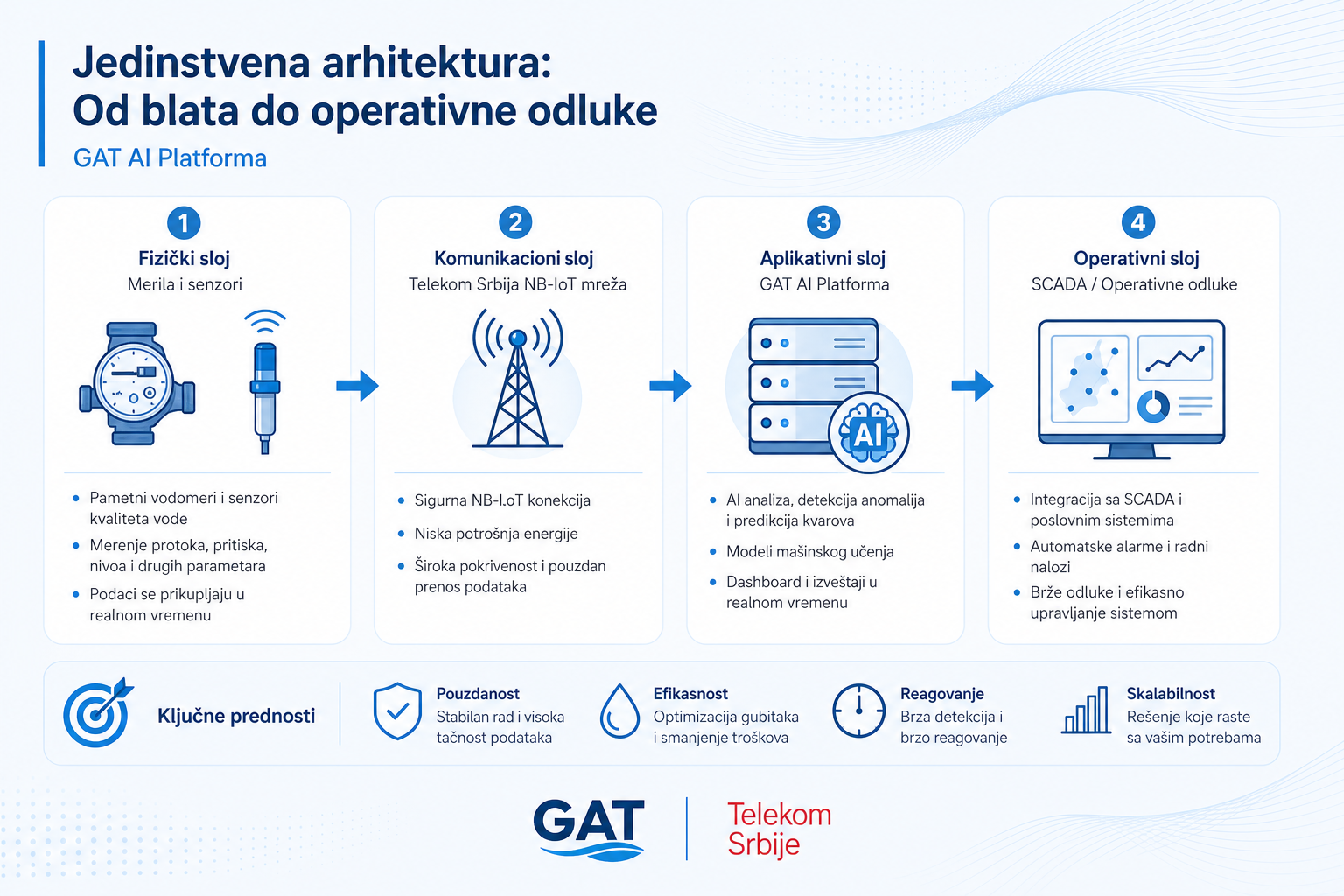

Arhitektura rešenja
Profesionalan sistem nije samo vodomer sa radio-modulom.
GAT Fleximeter razdvaja pametni vodomer, NB-IoT komunikaciju, platformu i operativni proces. Merno mesto šalje podatke, server ih validira, analitika prepoznaje curenje ili odstupanje, a terenska ekipa dobija prioritet za proveru.
- 01Merno mesto
Vodomer, komunikacioni modul, alarmi i lokalna memorija.
- 02NB-IoT prenos
Slanje stanja, baterije, signala i alarmnih događaja.
- 03Platforma
Baza, validacija, istorija očitavanja i sprega sa obračunom.
- 04Analitika
Noćni protok, anomalije, zonski bilans i rang lista prioriteta.
- 05Radni nalog
Jasan vlasnik alarma, provera na terenu i zatvaranje intervencije.

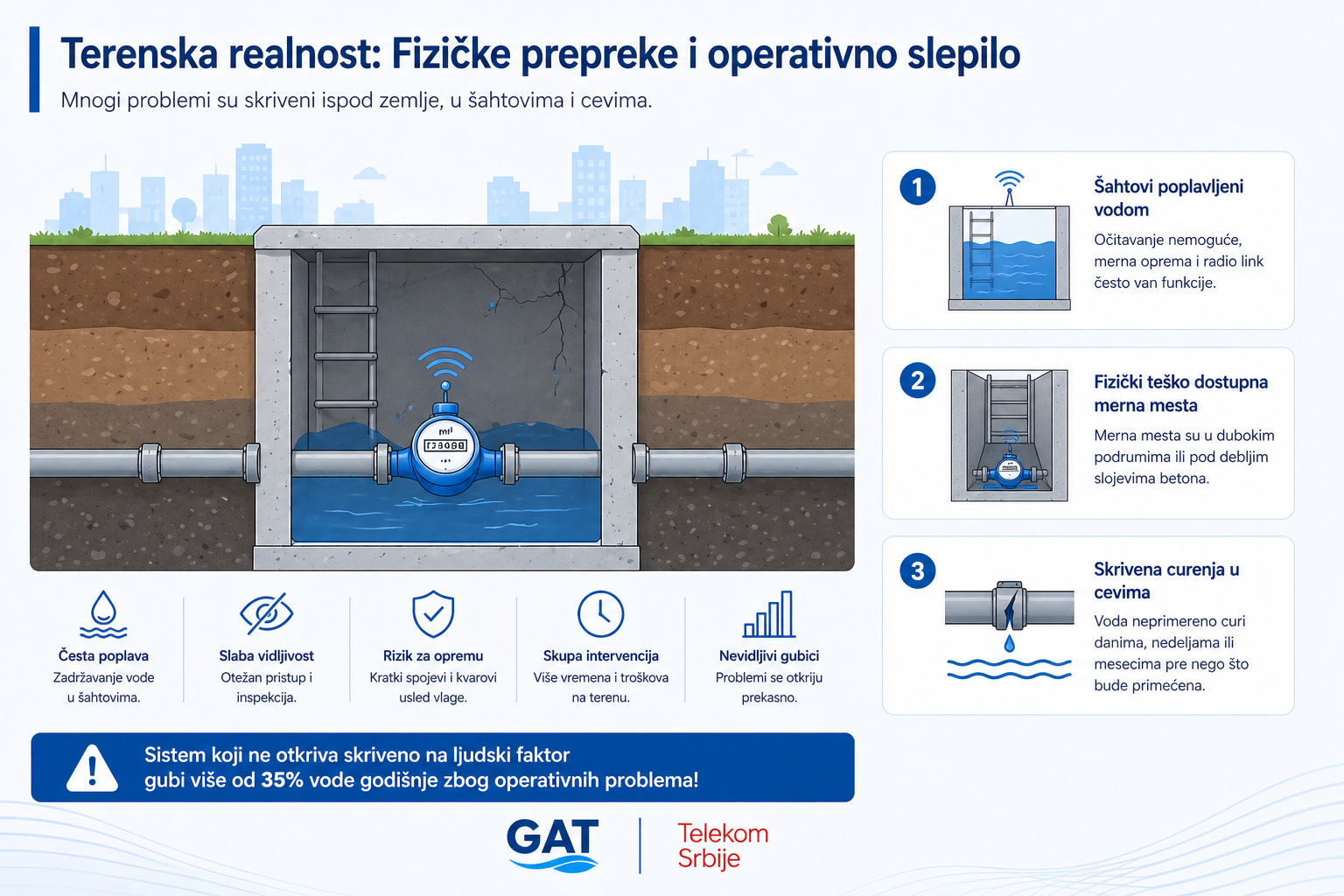

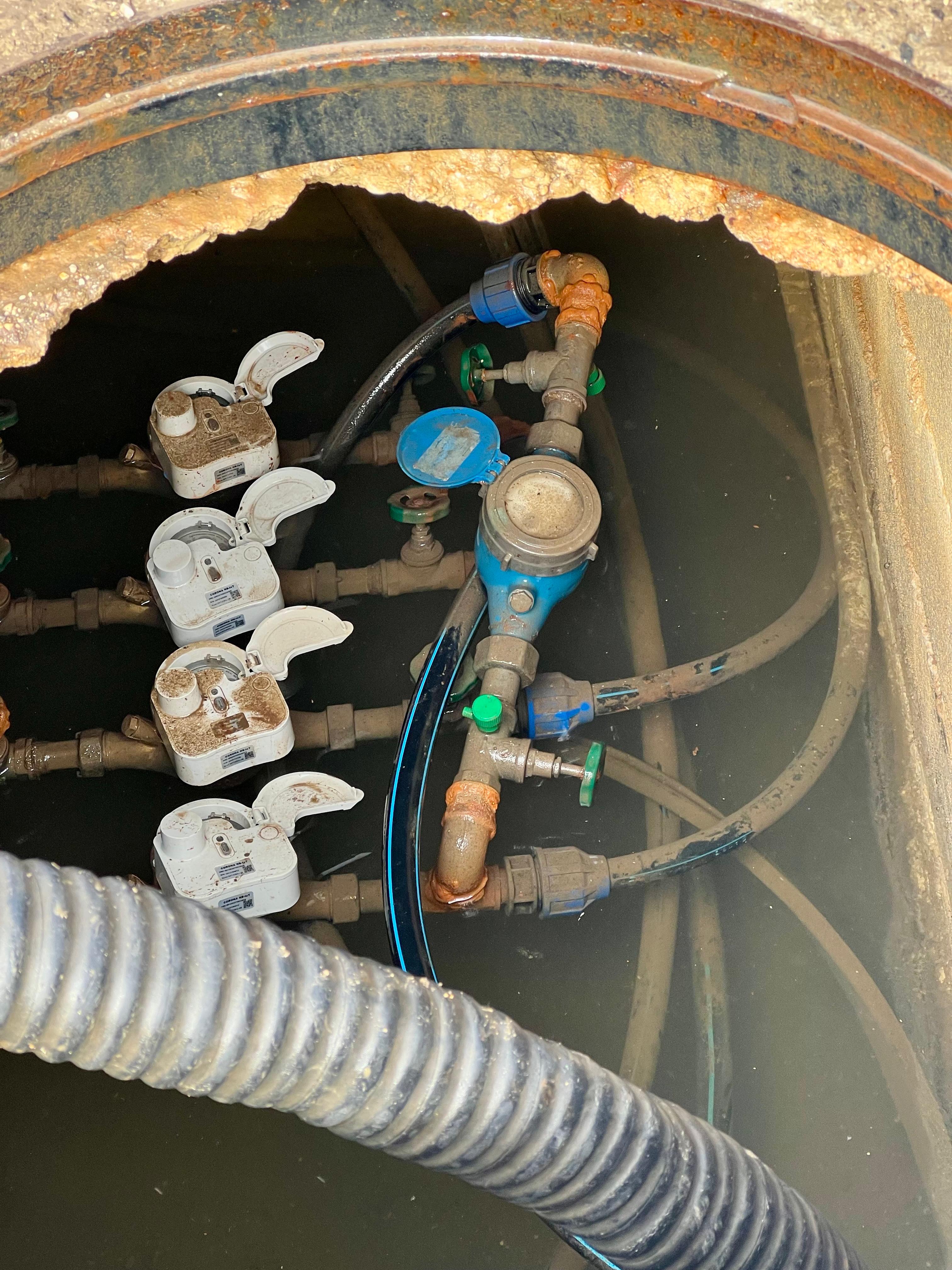

Terenska realnost
Digitalizacija počinje tamo gde ručno očitavanje najčešće puca.
Slike iz dokumentacije pokazuju zašto mesečni obilazak nije dovoljan: poplavljeni šahtovi, nedostupni prostori, oštećena merila i procenjena stanja. To nije samo problem očitavanja, već problem upravljanja gubicima.

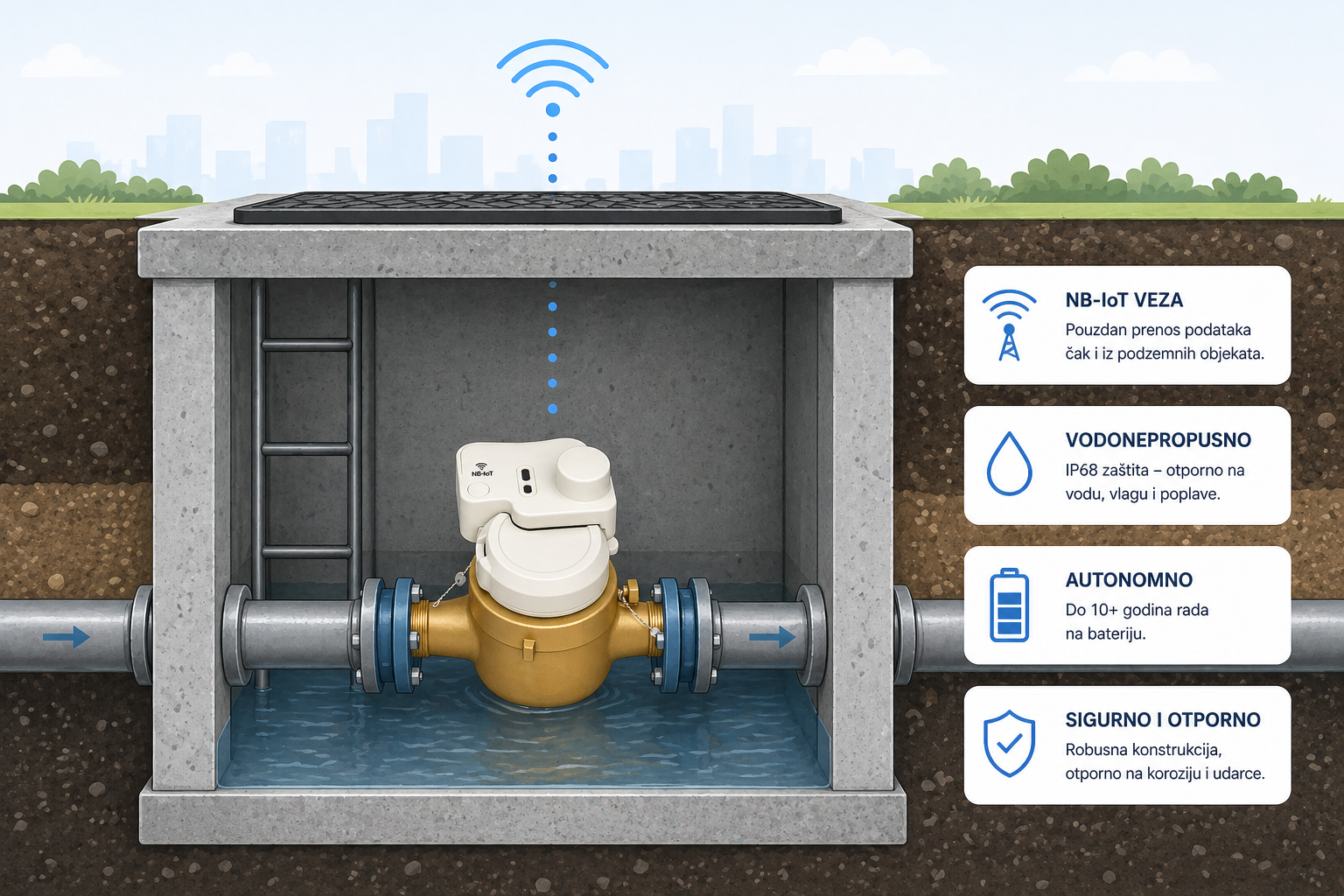

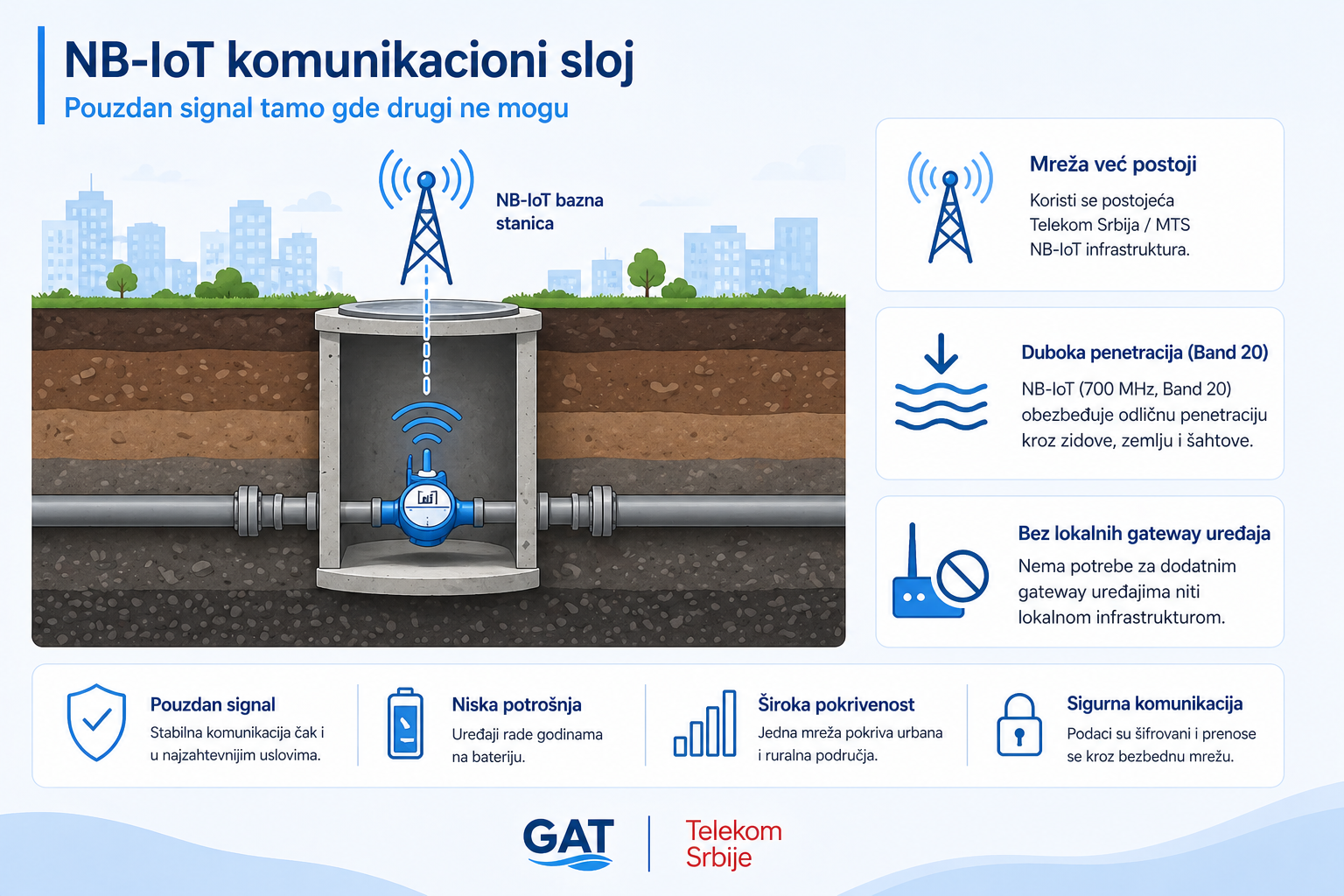

Komunikacioni sloj
NB-IoT je dobar izbor kada su prioritet domet, baterija i postojeća mobilna mreža.

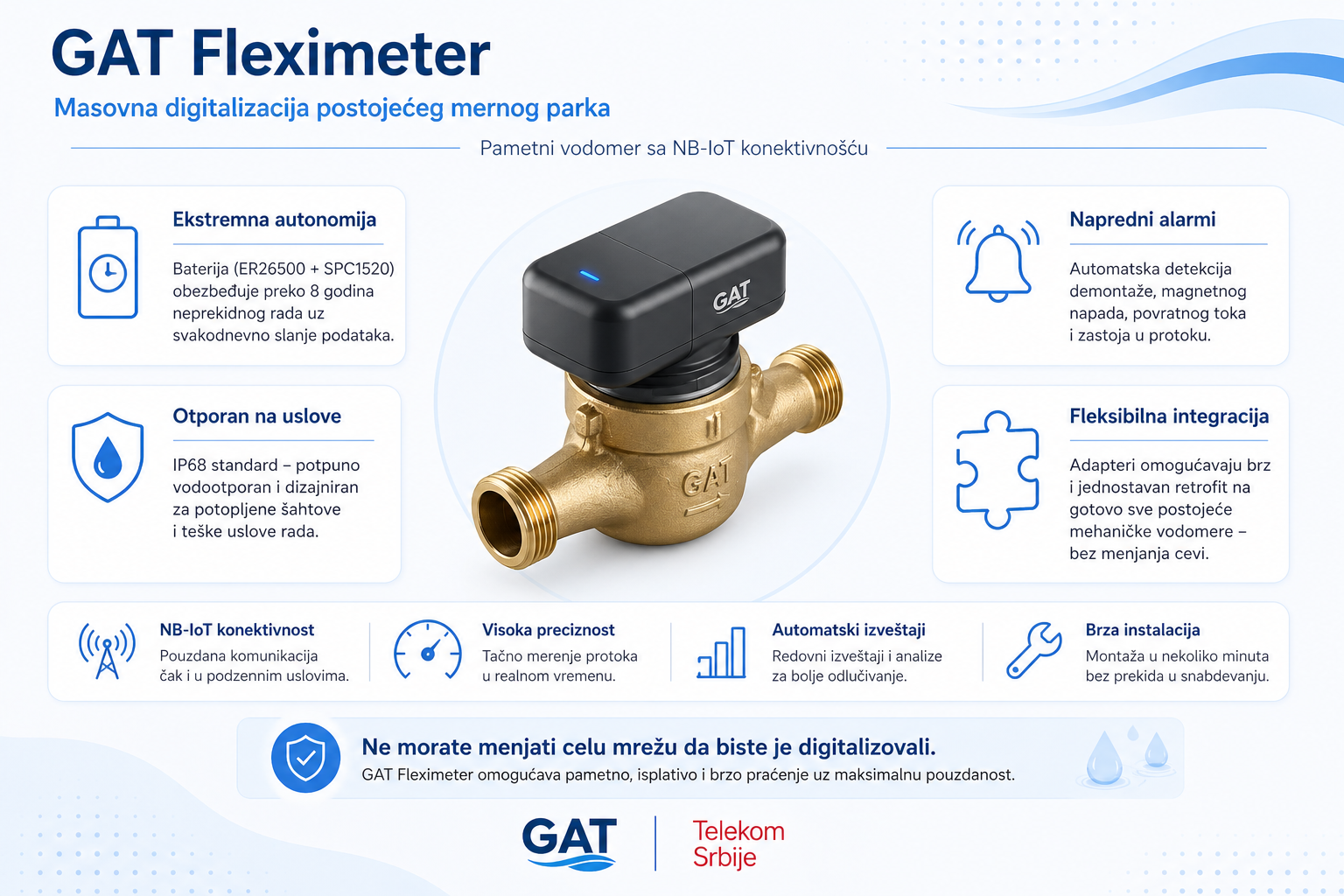

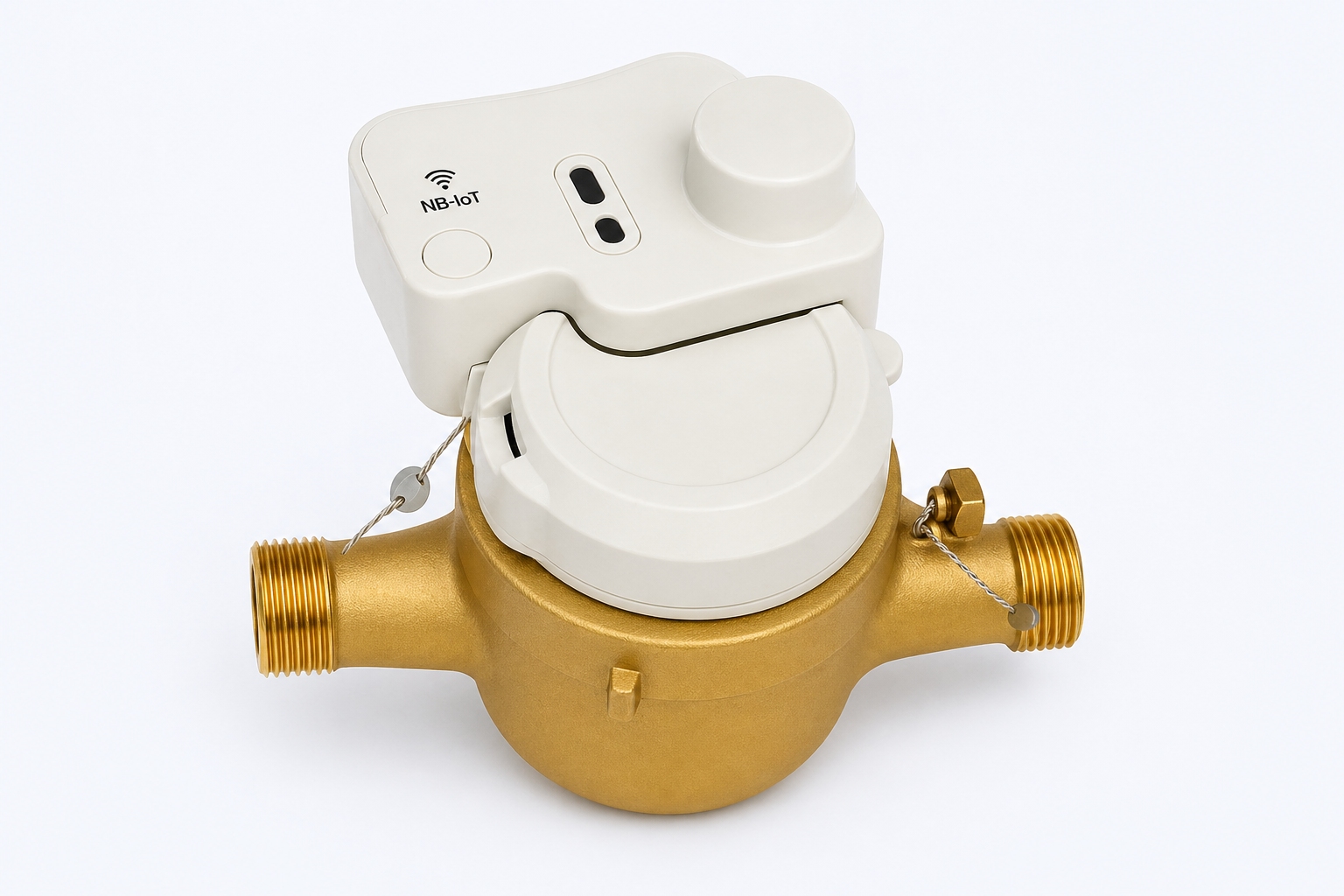

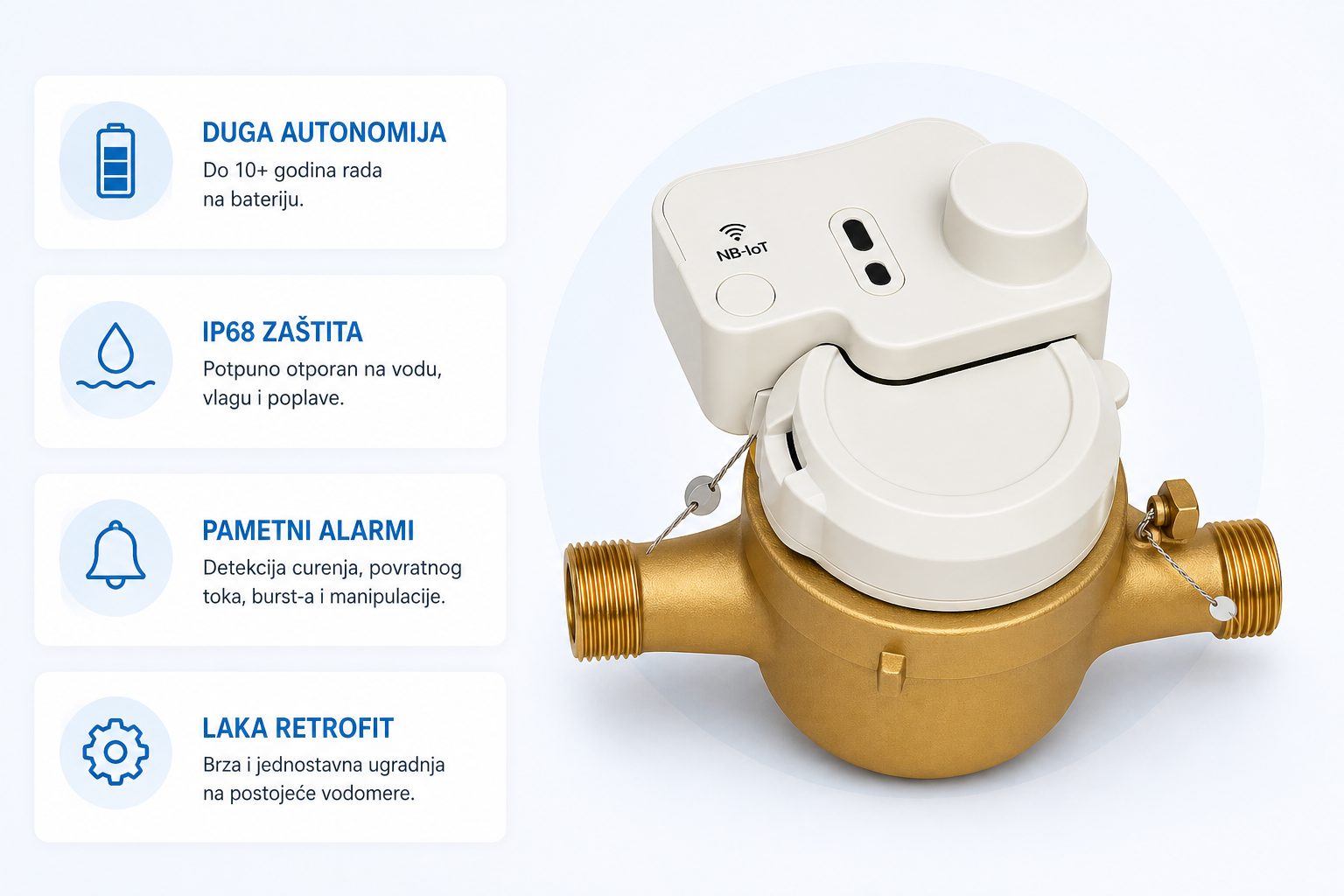

GAT Fleximeter je projektovan kao pametni vodomer sa komunikacionim modulom koji smanjuje terenske izlaske, automatizuje prikupljanje podataka i omogućava rad na teško dostupnim mernim mestima. NB-IoT vodomer je pogodan za male količine podataka i dugačak rad na bateriji, ali kvalitet sistema zavisi od realnog mrežnog pokrivanja, pravilne montaže i kontrole signala.
Podacistanje, istorija, baterija, signal
Alarmidemontaža, magnet, povratni tok, curenje
Radparametrisanje bez izlaska na teren
Ograničenjeproveriti realno pokrivanje pre masovne ugradnje
Merna oprema
Merilo se bira prema zoni, potrošaču i zahtevu za detekciju.
Masovna baza
Mehanički vodomer sa komunikacionim modulom je brz put za digitalizaciju postojećeg parka. Koristan je za logistiku očitavanja i grubi bilans, ali nije najbolji alat za mikrocurenja.

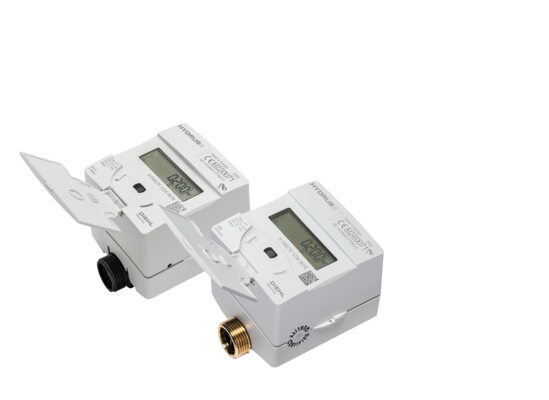

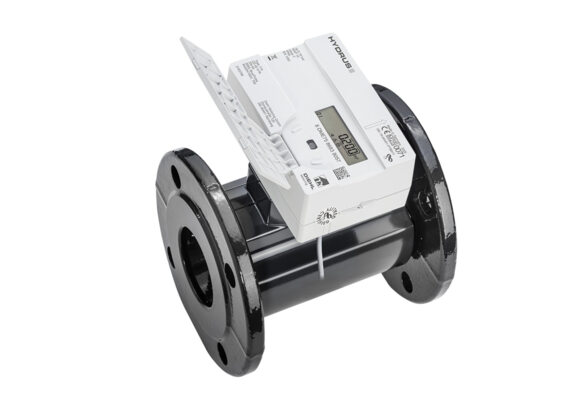

Kritične tačke
Ultrazvučno merilo ima bolju osetljivost, dodatnu dijagnostiku i veću vrednost na reklamacionim mestima, velikim potrošačima i ulazima u zone.
Metrologija
Za obračun su obavezni važeći tipski sertifikat, periodično overavanje i sledljivost merenja.

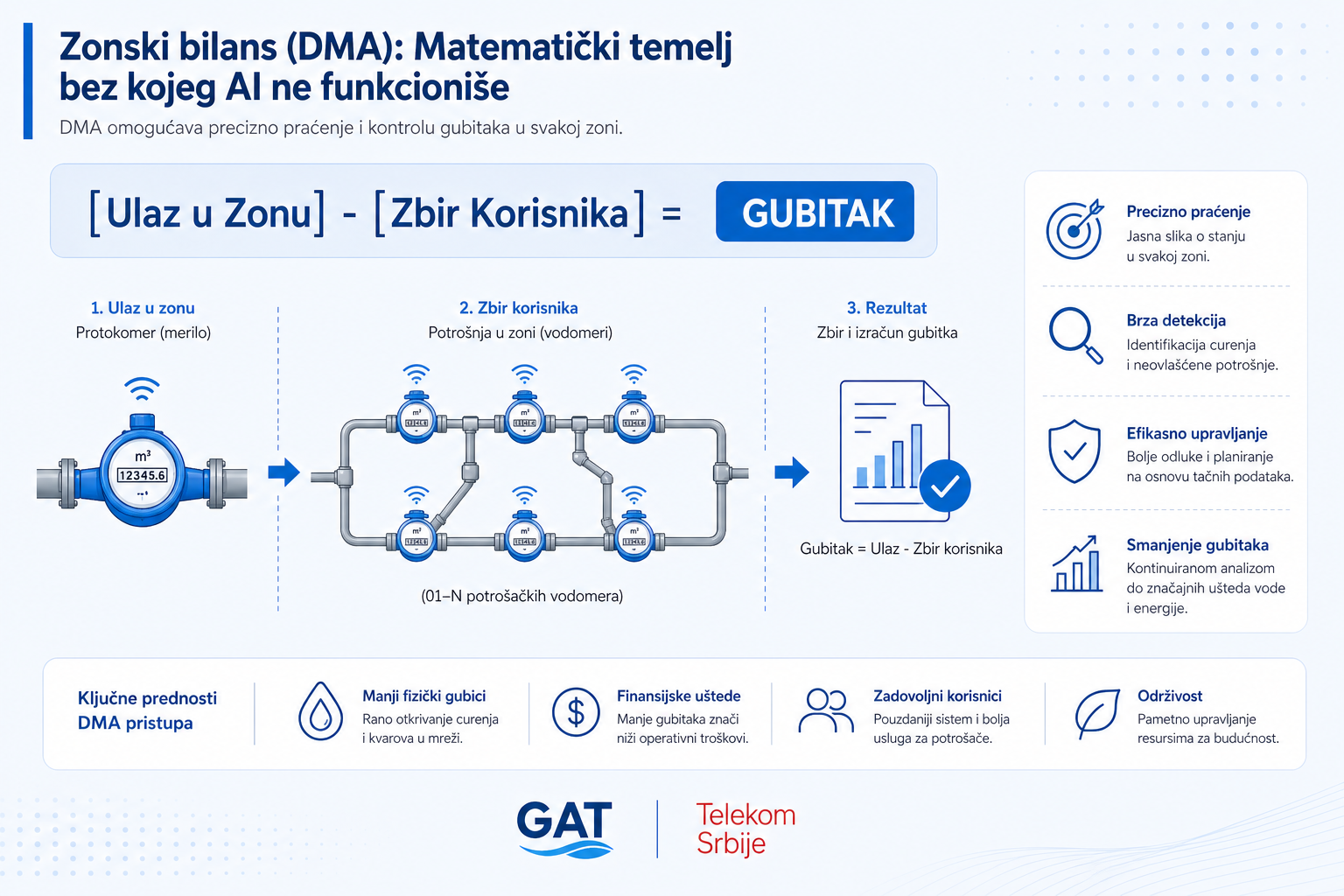

Distriktna merna oblast (DMA)
Bez zonskog ulaza nema pouzdanog odgovora gde se voda gubi.
Pametni vodomeri kod korisnika daju potrošnju. Elektromagnetni merač na ulazu u zonu daje referencu. Tek razlika između ta dva nivoa postaje operativni signal gubitka.
Ulaz u zonu
-
Zbir korisnika
=
Gubitak

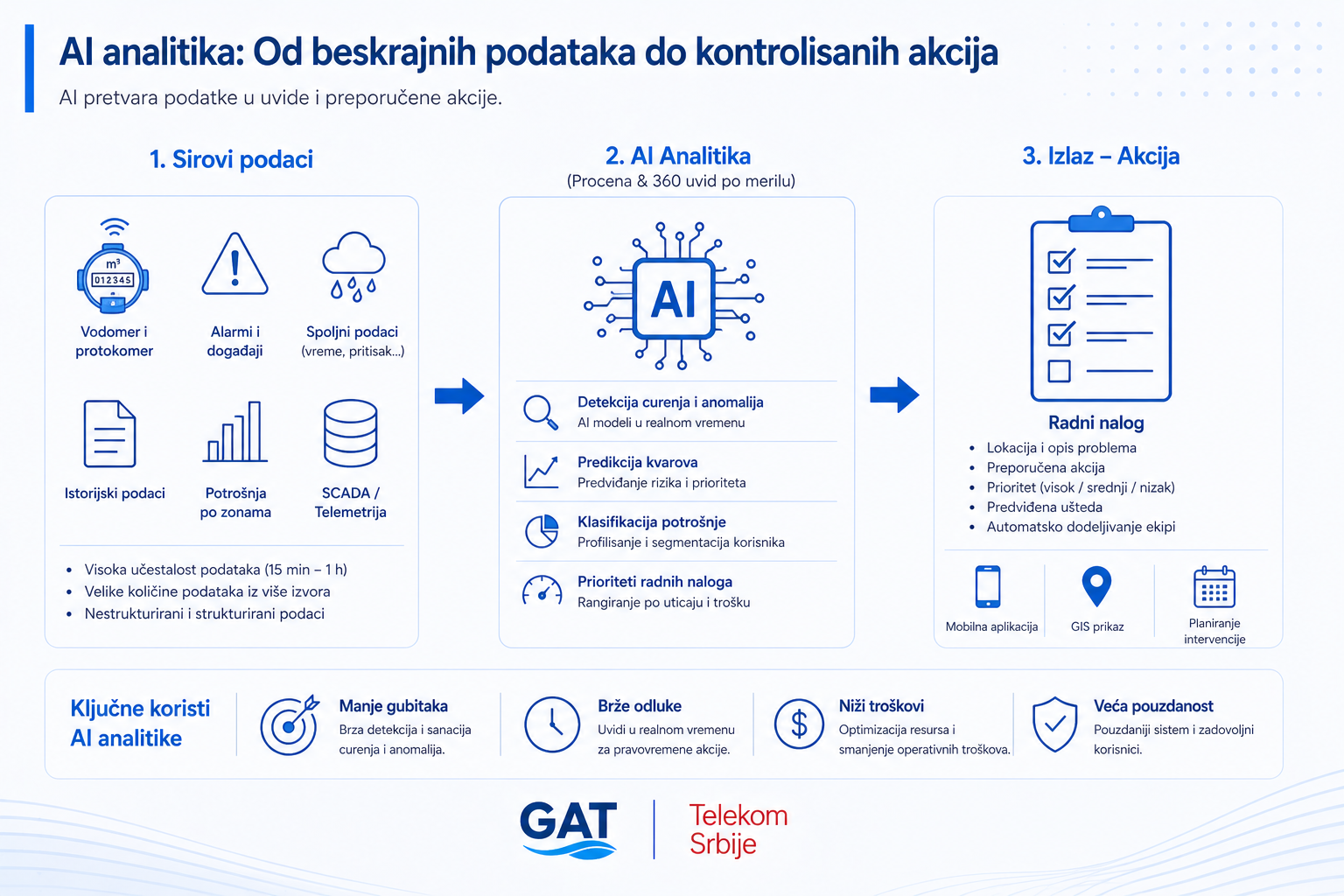

Analitika podataka
Vrednost nastaje kada sistem predloži proveru, ne kada samo prikaže grafikon.
Analitički sloj ne zamenjuje obračunski softver. On čita podatke, traži obrasce, poredi potrošnju sa istorijom i vraća prioritetnu listu korisnika, zona i intervencija.

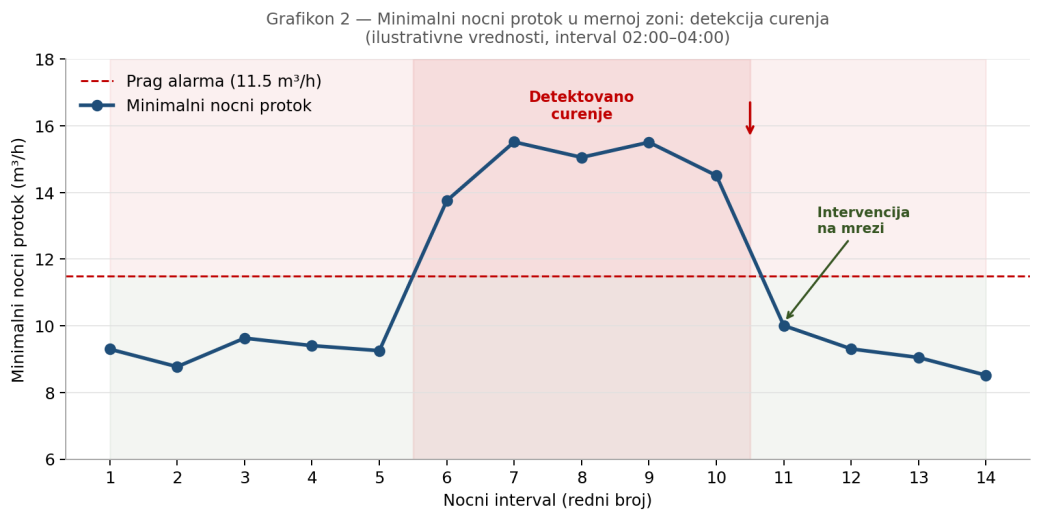

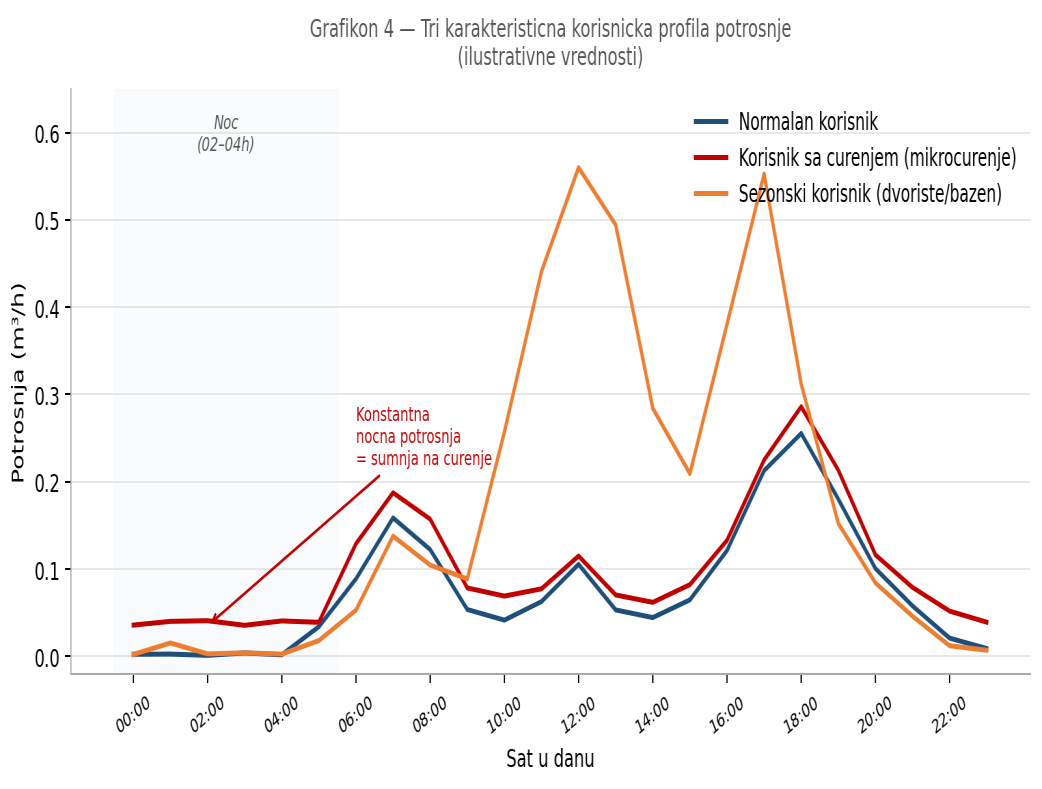

Minimalni noćni protok
Stalan višak u periodu male potrošnje je signal za curenje.
Profil korisnika
Potrošnja se poredi sa sopstvenom istorijom i sličnim korisnicima.
Zonski bilans
Ulaz u zonu se poredi sa zbirom korisničkih merila.
Radni nalog
Izlaz je lista prioriteta, ne pasivan izveštaj.
Alarmi i dijagnostika
Operater ne treba da traži problem u tabeli, već da dobije jasan alarm i prioritet.
Alarmni sloj odvaja normalnu potrošnju od stanja koja zahtevaju proveru, intervenciju ili proveru instalacije na mernom mestu.
Stalni protok, rast minimalnog noćnog protoka i dugotrajna potrošnja bez prekida.
Detekcija nepravilnog smera protoka i mogućeg hidrauličkog ili instalacionog problema.
Neovlašćeno otvaranje, pokušaj uticaja na merilo ili neuobičajen alarmni događaj.
Planiranje zamene pre prekida prenosa podataka sa mernog mesta.
Praćenje izostanka poruka, kvaliteta signala i ponovne registracije modula.
Profil potrošnje koji odstupa od istorije korisnika ili očekivanog režima rada.
Integracija sa postojećim sistemima
Daljinsko očitavanje mora da radi sa sistemima koje vodovod već koristi.
Rešenje se projektuje kao sloj koji prima podatke sa terena, normalizuje ih i isporučuje dalje kroz izveštaje, izvoz podataka ili programski interfejs prema postojećim poslovnim sistemima.
Bezbednost i vlasništvo nad podacima
Podaci iz mernog sistema moraju ostati kontrolisani, sledljivi i dostupni korisniku sistema.
Arhitektura se može projektovati kao lokalni sistem, kontrolisani serverski sistem ili hibridni model. Pristup podacima, korisnička prava, izvoz i integracije definišu se pre pilot zone, da bi kasnije širenje sistema bilo tehnički i organizaciono kontrolisano.

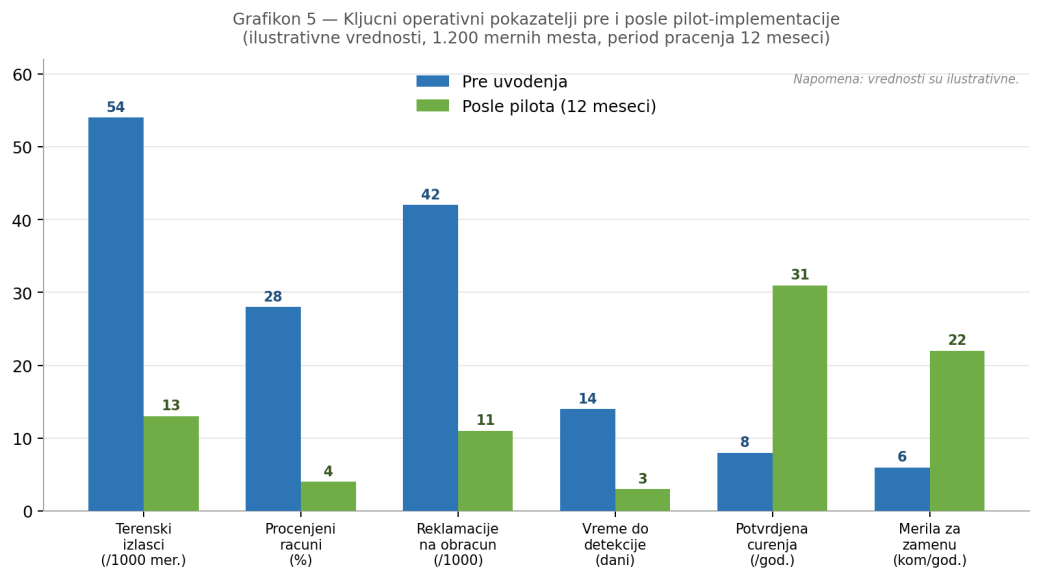

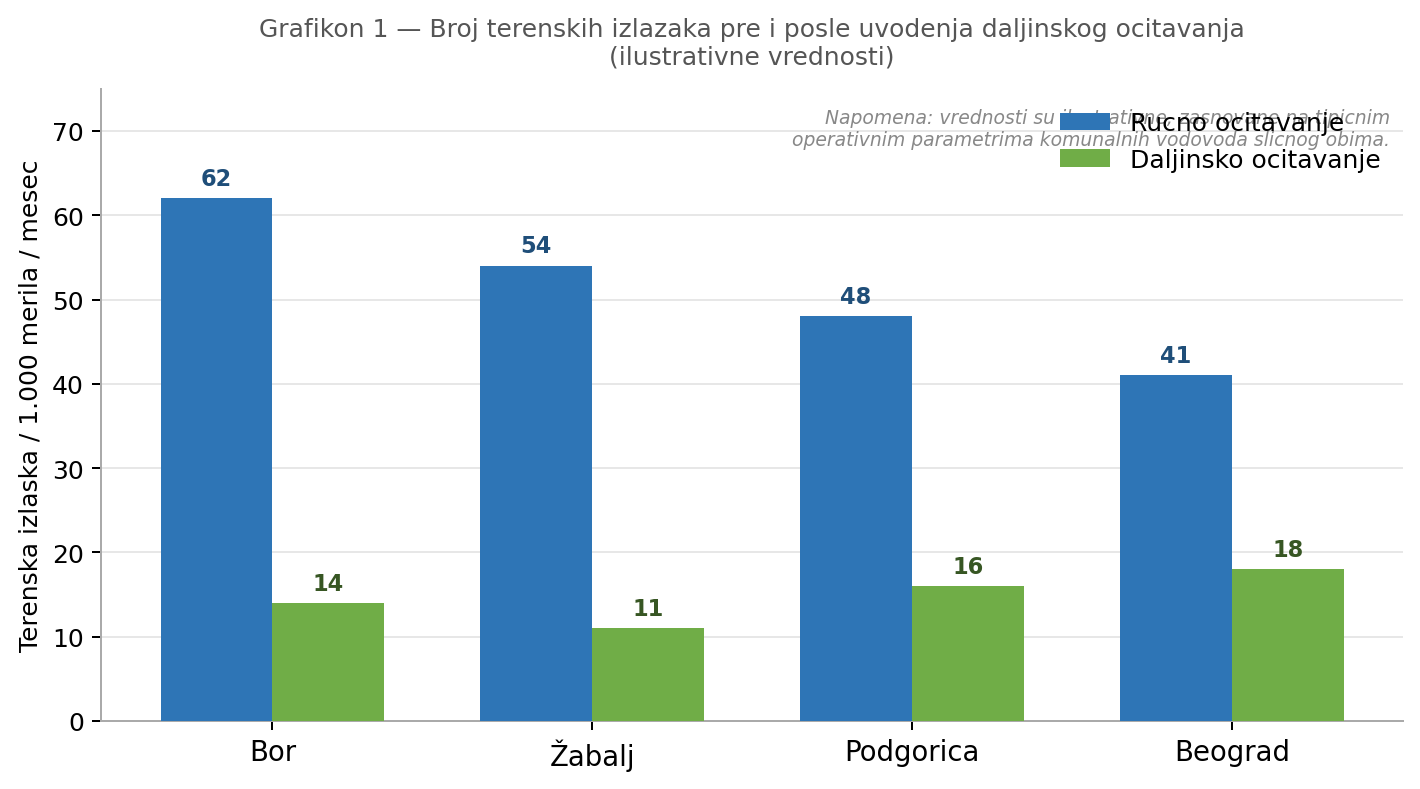

Operativni efekat
Efekat se meri u danima, kubnim metrima i izlascima na teren.
GAT opseg isporuke
Jedan integrator za merenje, automatiku, nadzor i dokumentaciju.
Daljinsko očitavanje
NB-IoT vodomeri, kalorimetri, bežični M-Bus i integracija sa obračunom.
Automatika
Programabilni logički kontroleri (PLC), upravljački ormari i frekventna regulacija pumpi.
Sistem za nadzor i upravljanje
SCADA nadzor, alarmi, trendovi, energetski pokazatelji i radni nalozi.
Zoniranje
Distriktne merne oblasti, elektromagnetni merači protoka i tehnički plan implementacije.
AI server
Lokalna analitika na opremi komunalnog preduzeća, bez obaveznog rada preko javnog oblaka.
Dokumentacija
Tehničke specifikacije, predmeri, predračuni i CAPEX/OPEX analiza za investiciju.
Za koga je rešenje
Rešenje je namenjeno sistemima gde ručno očitavanje više nije dovoljno brzo ni dovoljno pouzdano.
Najveći efekat se dobija tamo gde postoje veliki broj mernih mesta, teško dostupni šahtovi, neujednačeni profili potrošnje i potreba da se gubici vode otkriju pre računa i reklamacija.
Daljinsko očitavanje, alarmi, istorija potrošnje i prioriteti za intervencije.
Zonski bilans, minimalni noćni protok i poređenje ulaza u zonu sa zbirnom potrošnjom.
Praćenje protoka, neuobičajene potrošnje, prekida i prekoračenja dogovorenih režima.
Osnova za programe smanjenja gubitaka, modernizaciju merenja i transparentne izveštaje.
Šta se isporučuje
Kompletan lanac od mernog mesta do izveštaja i radnog naloga.
Vodomer, komunikacioni modul, alarmi, lokalna memorija i zaštita od manipulacije.
Uskopojasna mobilna mreža za Internet stvari, provera signala, aktivacija i nadzor prenosa.
Prijem podataka, validacija očitavanja, istorija, korisnički pregled i izvoz ka obračunu.
Noćni protok, anomalije, alarm curenja, zonski bilans i rangiranje prioriteta.
Povezivanje sa postojećim obračunom, nadzornim prikazom i procesom održavanja.
Obuka korisnika, tehnička dokumentacija, izveštaji i podrška tokom širenja sistema.
Pilot zona
Najbrži put do odluke je ograničena zona sa merljivim rezultatima.
Pilot zona treba da obuhvati dovoljan broj merila da se provere radio-pokrivanje, kvalitet očitavanja, učestalost alarma, zonski bilans i operativni odziv službe održavanja.
Pilot zona ne zahteva zamenu celog mernog parka. Cilj je provera komunikacije, kvaliteta podataka i operativnog efekta na ograničenom uzorku.
Pošalji upit za pilot zonu30-90 danatrajanje probnog rada
100-500preporučen broj mernih mesta
24-48 hcilj za rano otkrivanje curenja
Izveštajpokrivanje, očitavanja, alarmi, gubici i plan širenja
Podaci potrebni za procenu
Za kvalitetan predlog potrebni su osnovni tehnički ulazi.
- broj merila i okvirni prečnici
- tipovi postojećih vodomera i stanje šahtova
- lokacije ili zone u kojima se planira pilot
- postojeći obračunski sistem i format razmene podataka
- postojanje zonskog merenja i dostupnih podataka o protoku
Dokaz iz prakse
Rezultat pilot zone mora biti merljiv, a ne samo vizuelno prikazan na platformi.
U pilot zoni se meri procenat uspešnih očitavanja, stabilnost radio-signala, broj alarmnih događaja, odstupanje zonskog bilansa i vreme od alarma do provere na terenu. Ti podaci daju osnov za tehničku i ekonomsku odluku o širenju sistema.
Pilot zona
Prvi korak je audit mernih mesta i zonskog bilansa.
Za profesionalan pilot potrebno je definisati zonu, proveriti bazu korisnika, tip merila, dostupnost šahtova, NB-IoT signal, ulazni protokomer i proces zatvaranja alarma.
Sledeći korak
Pošaljite osnovne podatke o zoni i broju merila.
GAT priprema predlog pilot implementacije sa obimom, tehničkim uslovima i kriterijumima prijema.
